Motor de corriente continua (Paralelo)

Un motor eléctrico de Corriente Continua es esencialmente una máquina que convierte energía eléctrica en movimiento o trabajo mecánico, a través de medios electromagnéticos.



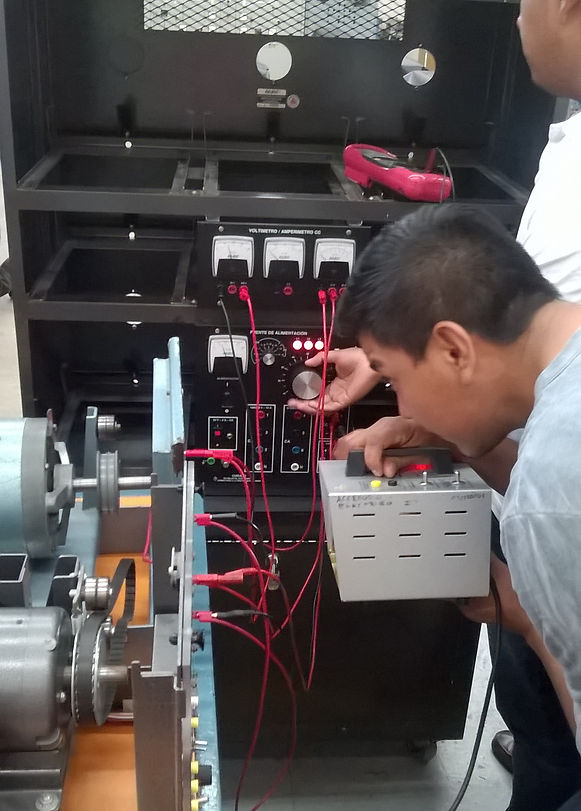

El motor shunt o motor de excitación en paralelo es un motor eléctrico de corriente continua cuyo bobinado inductor principal está conectado en derivación o paralelo con el circuito formado por los bobinados inducido e inductor auxiliar.Al igual que en las dinamos shunt, las bobinas principales están constituidas por muchas espiras y con hilo de poca sección, por lo que la resistencia del bobinado inductor principal es muy grande.En el instante del arranque, el par motor que se desarrolla es menor que en el motor serie (también uno de los componentes del motor de corriente continua).









































Al disminuir la intensidad absorbida, el régimen de giro apenas sufre variación.Es el tipo de motor de corriente continua cuya velocidad no disminuye más que ligeramente cuando el par aumenta. Los motores de corriente continua en derivación son adecuados para aplicaciones en donde se necesita velocidad constante a cualquier ajuste del control o en los casos en que es necesario un rango apreciable de velocidades (por medio del control del campo).El motor en derivación se utiliza en aplicaciones de velocidad constante, como en los accionamientos para los generadores de corriente continua en los grupos motogeneradores de corriente continua.









































MOTOR SHUNT O MOTOR PARALELO: es un motor de corriente continua cuyo bobinado inductor principal está conectado en derivación con el circuito formado por los bobinados inducidos e inductor auxiliar.

Al igual que en las dinamos shunt, las bobinas principales están constituidas por muchas espiras y con hilo de poca sección, por lo que la resistencia del bobinado inductor principal es muy grande.





























































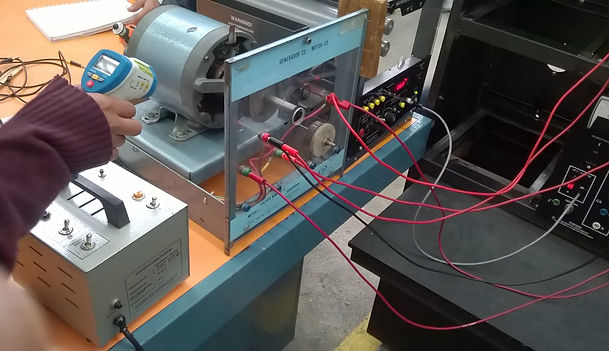

Velocidad del motor de corriente continua

Como ya hemos dicho, la configuración más popular es la de excitación independiente, y a ella se refieren las dos expresiones que vienen a continuación:

1.      La velocidad es proporcional al valor de la tensión media de C.C. esto es válido siempre que se mantengan constantes, las condiciones de excitación y el par mecánico resistente.

2.      El valor de la tensión media aplicada a las conexiones de la armadura del motor se distribuye fundamentalmente de la forma:

 (1)

U: Tensión media aplicada.

RxI: Caída de tensión debida a la corriente que circula por el inducido.

E: Fuerza contra electromotriz inducida (velocidad).























































































Según el punto (1), la velocidad se puede variar empleando rectificadores controlados para proporcionarle en todo momento la tensión media adecuada. Para medir su velocidad podemos emplear, según el punto (2), un método alternativo a la dinamo tacométrica y que consiste en restar a la ecuación (1) la caída de tensión (RxI) en la resistencia de las bobinas de armadura, (con amplificadores operacionales) quedándonos solo con el valor correspondiente a la fuerza contraelectromotriz (E), muestra directa de la velocidad.

En nuestro entorno, tendemos a pensar que allá donde encontremos motores de corriente continua es muy posible que sea debido a la necesidad de tener que poder variar la velocidad de forma sencilla y con gran flexibilidad.
